閉式冷卻塔廠家

混流蒸發式冷凝器

作者:hengke來源:河北安來環?萍加邢薰時間:2019-10-18 11:16:02訪問量:

混流蒸發式冷凝器采用上部盤管、下部填料的冷卻結構,能夠在內循環水降溫的同時,保證外循環水的熱能循環?蓪⒐に嚵黧w的溫度保持在相當接近空氣濕球溫度的情況下。適合冷卻溫度較高(如80℃以上)或冷卻溫差較大(60—35℃)的項目。

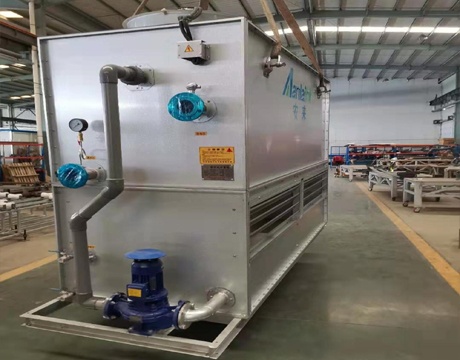

混流蒸發式冷凝器

混流蒸發式冷凝器
混流蒸發式冷凝器原理:采用上部盤管、下部填料的冷卻結構,能夠在內循環水降溫的同時,保證外循環水的熱能循環。
應用:可將工藝流體的溫度保持在相當接近空氣濕球溫度的情況下。適合冷卻溫度較高(如80℃以上)或冷卻溫差較大(60—35℃)的項目。
混流蒸發式冷凝器結構圖
一、結構原理
    內循環:熱的(氣態)制冷劑流從上部進入換熱器盤管內,管外的噴淋水與空氣橫向與逆向流動且掠過盤管外壁與管內制冷劑進行換熱,冷凝后的液態制冷劑由系統循環泵送再往熱源。
    外循環:噴淋水由水泵從下部水盤送至上部布水管道,噴淋水與冷凝盤管及上、下兩部分進入的干冷空氣接觸換熱,通過小部分噴淋水蒸發帶走熱量,隨即噴淋水經由下部的填料經冷卻后落入下部水盤再次循環。
二、性能特點
    進風方式:空氣與水的冷卻接觸方式既有橫流又有逆流,可以最大程度的保證進風量,保證塔體的冷卻效率。
    換熱性能好:從塔的上部和下部進風,分別流過管束和填料,可產生較大的空氣流通面積, 流動阻力小,換熱性能好。
    防止結垢:空氣和水流方向相同,水不會由于空氣流動的影響出現與管底側分離的現象,從而消除水垢形成的干點。
    維護方便:塔內空間大,方便進入塔內維護。
三、可選步驟
    1、可選制造材質
      所有的鋼板和結構件,包括結構框架,百葉支承,下部水槽,風機平臺和機械設備支承的制造材料均可選用304型不銹鋼,在雙側進風塔的外殼板材均采用不腐蝕的玻璃鋼。專為暴露在腐蝕性極強的環境下或是為了要求較長的使用壽命所設計。
    2、電加熱器
      在寒冷地區的冬季使用冷卻塔的場合,循環水、散布水易凍結,因而引起配管、塔內部件的破裂。為了防止這一類事故的發生,我們推薦使用防凍部件,如電加熱器,如需其它防凍方式可與公司聯系。
    3、正向閉合風門(PCD)護罩
      在要求增強熱量損失防護性能時,可以采用安裝正向閉合風門及風門驅動器的盤管空氣入口護罩。
    4、電子水位控制套件
      在要求更為精確或更為耐久的水位控制時,可采用它替代補水閥。包括安裝在水盤內的感應式水位控制裝置和 冷卻塔補水連接管道上慢閉式電磁閥。
    5、延伸潤滑油管
     潤滑油管的端部為標準的潤滑脂接頭,可用于驅動軸承的潤滑,潤滑脂接頭位于室內靠近檢修門處
    6、水槽清掃配管
     用于除去冷卻塔冷水盤中可能沉積下來的碎屑,安裝在冷水盤內,可以旁通連接于砂濾設備。
     7、細菌、粘液和藻類控制裝置
      通過向循環水中自動噴灑精確劑量和極低濃度的天然碘來控制細菌、粘液和藻類生長。
    8、耐高溫散熱片
      在進入冷卻塔的流體溫度較高時,可考慮選用,具體要求可與我公司聯系。9、
  9、獨立式風機系統
     為多風機型號的冷卻塔提供專用的電機和驅動裝置,可實現每臺風機單獨運行。
    10、震動跳脫開關
     可配備機械式或電子震動的跳脫開關,以便有效防止設備由于驅動系統震動過大而出現故障。
    11、外部檢修設施
     從設備底部至風機安裝層配備鋁制爬梯,還可配有爬梯的風機安裝延伸平臺、檢修門平臺和外部電機平臺,以便于進入設備進行檢查
