閉式冷卻塔廠家

橫流閉式冷卻塔

作者:hengke來源:河北安來環?萍加邢薰時間:2019-10-19 09:49:44訪問量:

橫流閉式冷卻塔采用橫流式冷卻方式,漂水率極低;內部空間較大,維修非常方便;全封閉式循環,杜絕雜物引起的堵塞;熱交換器采用積木式疊加方式,可一層層安裝與拆卸;采用熱水循環,無水垢生成;

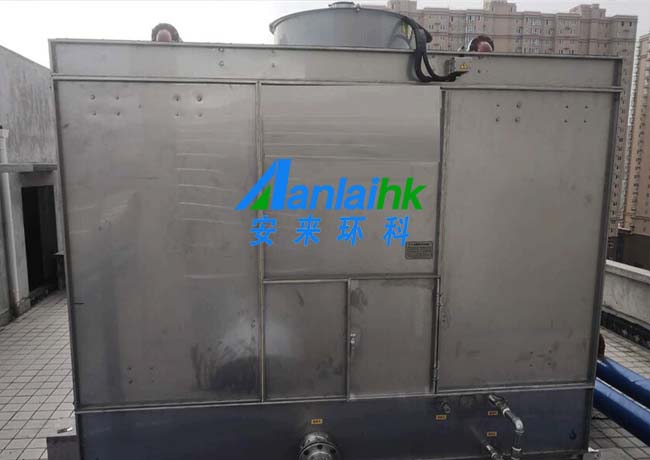

橫流閉式冷卻塔

閉式冷卻塔基本運行原理如下:nt5河北安來環?萍加邢薰

客戶所需要的閉式冷卻塔工作介質的循環,熱的介質由上部的盤管進口流入經過換熱盤管內部,把熱量通過換熱盤管管壁散給外部的空氣和噴淋水,被冷卻后由下部的盤管出口流出;nt5河北安來環?萍加邢薰

    客戶所需要的被冷卻介質在盤管內部流動,與外界沒有任何的接觸,可以保證該介質的清潔狀態以滿足要求嚴格的系統的良好工作狀態;nt5河北安來環?萍加邢薰

    外循環水從設備的底部由特制的低揚程大流量水泵經上部的布水系統噴淋至盤管的外表面,保證全部覆蓋,增強換熱,并有效控制結水垢的可能;nt5河北安來環?萍加邢薰

    機組下部兩側或一側設有進風口,外部的新鮮冷風進入設備,經過盤管表面和填料,把一部分噴淋水氣化,水的氣化潛熱非常大,可以有效交換出盤管內部循環水以及外部流經填料噴淋水的熱量,最終經過風機排出。nt5河北安來環?萍加邢薰

河北安來橫流閉式冷卻塔廠家直銷:nt5河北安來環?萍加邢薰

河北安來環?萍加邢薰臼閉式冷卻塔生產廠家,生產的閉式冷卻塔冷卻效果好,產品規格齊全,價格合理,歡迎新老客戶來廠參觀選購!nt5河北安來環?萍加邢薰

閉式冷卻塔廠家nt5河北安來環?萍加邢薰

橫流閉式冷卻塔廠家直銷nt5河北安來環?萍加邢薰

橫流閉式冷卻塔的工作原理nt5河北安來環?萍加邢薰
       高溫工作流體進入表冷器,廢熱通過盤管外壁與下落的噴淋水接觸進行熱質交換并與側面進風的干冷空氣垂直交替形成飽和的濕熱空氣。熱量由頂部風機排出,水分則由特殊結構的脫水器擋回集水槽循環使用。不同于逆流式,橫流閉式冷卻塔的噴淋水首先經過PVC填料預冷,其換熱效果明顯。nt5河北安來環?萍加邢薰

橫流閉式塔結構原理nt5河北安來環?萍加邢薰

產品特點:nt5河北安來環?萍加邢薰

1、采用橫流式冷卻方式,漂水率極低;nt5河北安來環?萍加邢薰

2、橫流閉式冷卻塔內部空間較大,維修非常方便;nt5河北安來環?萍加邢薰

3、全封閉式循環,杜絕雜物引起的堵塞;nt5河北安來環?萍加邢薰

4、熱交換器采用積木式疊加方式,可一層層安裝與拆卸;nt5河北安來環?萍加邢薰

5、采用熱水循環,無水垢生成;nt5河北安來環?萍加邢薰

6、不需水池,占地小,易址方便;nt5河北安來環?萍加邢薰

橫流式閉式塔技術參數及選型表;nt5河北安來環?萍加邢薰

橫流式閉式塔技術參數nt5河北安來環?萍加邢薰

注 :nt5河北安來環?萍加邢薰
* 以上機型為標準機型,會根據實際參數對風機與水泵及尺寸進行調整,請以實際方案為準。nt5河北安來環?萍加邢薰
* 設計工況:紫銅管最大設計流量為≤450m3/h;設計濕球≤28℃,干球溫度≤31.5℃,相對濕度≤85%,海拔不超過1000 (冬天采取相應防凍保護)。nt5河北安來環?萍加邢薰
* 如有疑問,請咨詢我司客戶代表。nt5河北安來環?萍加邢薰

高效換熱盤管:nt5河北安來環?萍加邢薰

       對于換熱來講,首先所需要的是換熱面積,有了充分的換熱面積,這將是換熱效果的一個根本保證;換熱盤管采用優良紫銅管制成,制作過程中經過三次壓力為1.6Mpa的嚴格測試。nt5河北安來環?萍加邢薰

散熱材(填料):nt5河北安來環?萍加邢薰

       采用 PVC填料。不允許添加再生料。nt5河北安來環?萍加邢薰

       填料片的理化性能指標均應達到或超過能源部電力規劃局DL/T742-2001《塑料部件技術條件》有關規定。片材密度不大于1.55g/cm3,平片拉伸強度不小于40MPa,阻燃氧指數不低于35。nt5河北安來環?萍加邢薰

       填料片基片厚成型前不小于0.4mm。nt5河北安來環?萍加邢薰

       填料穿桿成塊,穿桿密度不低于95%。nt5河北安來環?萍加邢薰

       填料塊平壓強度≥300kg/m²。 nt5河北安來環?萍加邢薰

優良通風機和節能型風筒:nt5河北安來環?萍加邢薰

    閉式冷卻塔冷卻風機采用由鋁合金整體拉伸而成的機翼型中空高效軸流 式冷卻塔專用通風機,風機角度可根據設備符合調節。風機整體經過高強度動態平衡和靜態平衡試驗后不再拆卸,并在裝配到冷卻塔之前,再次校核靜態平衡,確保其性能可靠,葉片為中空鋁合金材質,中央輪轂為高強度鋼板,保證風機高速旋轉時具有足夠的強度。機翼流線型的葉片,在保證足夠的風量和風壓的同時,降低了風機噪聲。風筒采用文丘里管造型設計,有效提高風機的效率5%以上,采用鍍鋅鋼材質,該風筒充分利用了氣體流場均化理論,結合工程實踐經驗和實測數據而設計,內壁曲線采用橢圓曲線,與采用直線的自然擴散型風筒相比較,該風筒消除了氣流脫壁現象,縮小了渦流區,使風筒中心負壓區面積大幅縮小,出風口斷面風速分布趨于均化,經實際應用檢測,該風筒動能回收值大于30%。nt5河北安來環?萍加邢薰

    軸流式通風機安裝于冷卻塔的頂部。風機的支架固定在冷卻塔箱體框架上,使之成為一體,結構牢固,并且有利于以后拆卸、更換、檢修及維護。nt5河北安來環?萍加邢薰

電動機:nt5河北安來環?萍加邢薰

    采用戶外型全封閉電動機(包括風機和水泵電動機),防護等級達IP55,免加油維護,可靠性高,無故障運行時間長。nt5河北安來環?萍加邢薰

    技術要求:nt5河北安來環?萍加邢薰

     1、絕緣等級:F級;nt5河北安來環?萍加邢薰

     2、防護等級:IP55;nt5河北安來環?萍加邢薰

     3、電力條件:380V/50Hz;nt5河北安來環?萍加邢薰

水泵:nt5河北安來環?萍加邢薰

    因閉式冷卻塔本身的特殊要求,采用特制低揚程、大流量的高效水泵,在保證充足的較大噴淋水量的情況下而仍然可以保持較小的消耗功率,大大提升了設備的節能效果。水泵電機為戶外型設計,防護等級達到IP55。水泵采用進口伯格曼機械密封,耐磨性強,壽命長。水泵最低點設置有絲堵排水口,方便停機排水,防止冬季因存水而凍裂渦殼。nt5河北安來環?萍加邢薰

高效噴淋水系統:nt5河北安來環?萍加邢薰

    獨特的噴淋水系統在保證水量充足的前提下,還可以保證噴淋水的均勻性,最終保證設備的傳熱性能。噴淋管均勻布置了大口徑噴嘴,不易堵塞,由專用噴淋水泵提供的大流量噴淋水,保證噴淋均勻覆蓋整個換熱盤管:nt5河北安來環?萍加邢薰

    設計中主管及支管下部裝有噴頭以防止停機時管道積水和運行時管道污泥沉淀,使配水管道不存在污泥沉淀的情況,噴淋管末端,采用DN100大口徑絲口管堵,可方便打開,避免了配水管道進行人工清洗的麻煩。nt5河北安來環?萍加邢薰

    本方案采用下噴方式,大口徑螺紋防松噴頭布水,噴頭材質為特質尼龍,耐低溫能力強,噴頭與配水管采用螺紋連接,強度高使用壽命長。該噴頭布水均勻,壓力適應范圍大,不易堵塞。nt5河北安來環?萍加邢薰

橫流閉式冷卻塔主配置優勢:nt5河北安來環?萍加邢薰

1、換熱器――性能優良nt5河北安來環?萍加邢薰

     FB系列閉式冷卻塔全部采用改良型高效換熱器。換熱盤管在傳統基礎上進行優化,可有效降低空氣側阻力,適應較大的噴淋水量;由于管間距增大,提高了單位體積的換熱管數量,增大了換熱面積,換熱效率明顯提高。向下流動的管內工作液和向上流動的管外空氣具有好的換熱效果。整個換熱器由一個或多個盤管組構成,四周均以鋼框架箱圍護,堅固耐用。 nt5河北安來環?萍加邢薰

2、塔體結構――穩固耐用nt5河北安來環?萍加邢薰

     FB系列閉式冷卻塔經我們專業的設計師團隊精心設計,在性能、外觀、以及配置都達到了一定水平。無論從性能還是價格方面,海洋冷卻都是您友好的合作企業! nt5河北安來環?萍加邢薰

3、傳動裝置――運行可靠nt5河北安來環?萍加邢薰

     風機采用機翼型中空鋁合金材質風葉,風機傳動方式為三聯皮帶輪傳動,電機放置于風筒外(側臥式),噪聲低、風量大,運行平穩,出廠前經平衡校正以確保其穩定性。 nt5河北安來環?萍加邢薰

4、噴淋裝置――布水理想nt5河北安來環?萍加邢薰

     噴淋管道全部采用UPVC管材,重量輕,水流阻力小,耐腐蝕,可使用20年以上。優良ABS噴頭,噴灑均勻,流量系數高,不堵塞,易于更換。采用大流量低揚程水泵,戶外型電機F級絕緣,防護等級IP55不銹鋼濾網能有效隔離雜物,低位水泵吸入口確保吸水始終順暢,整個水泵裝置運行平穩可靠,易于維護。 nt5河北安來環?萍加邢薰

5、收水裝置――漂水微乎其微nt5河北安來環?萍加邢薰

     收水裝置采用PVC高效收水器,漂水低至人無法感知,可忽略不計。重量輕,不腐蝕,氧指數大于40,阻燃性能佳。也可以根據用戶需要采用不銹鋼材質。 nt5河北安來環?萍加邢薰

6、維護管理――簡單易行nt5河北安來環?萍加邢薰

     整塔各部件設計先進、結構合理、材質優良、制作精良,長期連續運行平穩可靠,冷卻塔故障率低,可將維護量減少至最低程度。為便于必要的維護,設置檢修梯和檢修口,全部具備防日照防濺水功能的百頁窗均可隨意拆裝,方便從塔上部及下部進入塔內。nt5河北安來環?萍加邢薰
